En el ámbito de la automatización industrial e ingeniería eléctrica, los electromagnets de CA juegan un papel fundamental. Como proveedor experimentado de electromagnets de CA, he sido testigo de primera mano de las diversas aplicaciones y los intrincados factores que influyen en su rendimiento. Uno de esos factores cruciales es el ángulo de fase, que puede afectar significativamente el funcionamiento de un electroimán de CA. En esta publicación de blog, profundizaré en los detalles de cómo el ángulo de fase afecta el funcionamiento de un electroimán de CA, explorando su base teórica, implicaciones prácticas y aplicaciones reales y mundiales.
Bases teóricas del ángulo de fase en circuitos de CA
Antes de sumergirnos en el impacto específico en los electromagnets de CA, primero comprendamos el concepto del ángulo de fase en un circuito de CA. En un sistema de corriente alterna, el voltaje y la corriente son funciones sinusoidales del tiempo. El ángulo de fase, a menudo denotado como $ \ phi $, representa la diferencia de tiempo entre la onda de voltaje y la onda de corriente.
En un circuito de CA puramente resistivo, el voltaje y la corriente están en fase, lo que significa el ángulo de fase $ \ phi = 0^{\ circ} $. Sin embargo, en un circuito inductivo, como un electroimán de CA, la corriente se queda atrás del voltaje. Esto se debe a que la inductancia de la bobina de electromagnet se opone a cualquier cambio en la corriente, lo que hace que la corriente alcance su valor máximo más tarde que el voltaje. La relación entre el voltaje $ v $, la actual $ i $ y la reactancia inductiva $ x_ {l} $ viene dada por la ley de Ohm para circuitos de CA: $ v = i \ times x_ {l} $, donde $ x_ {l} = 2 \ pi fl $, con $ f $ es la frecuencia de la oferta de ac y $ l $ es la inducción de la coil.
El ángulo de fase $ \ phi $ en un circuito inductivo se puede calcular usando la fórmula $ \ tan \ phi = \ frac {x_ {l}} {r} $, donde $ r $ es la resistencia de la bobina. A medida que aumenta la reactancia inductiva $ X_ {L} $ (ya sea debido a una frecuencia más alta o una mayor inductancia), el ángulo de fase $ \ phi $ también aumenta, y la corriente se retrasa más detrás del voltaje.
Impacto del ángulo de fase en la generación de campo magnético
El campo magnético generado por un electromagno de CA es directamente proporcional a la corriente que fluye a través de su bobina. Dado que la corriente se ve afectada por el ángulo de fase, el campo magnético también está influenciado.
Cuando el ángulo de fase es pequeño, la corriente está relativamente in -fase con el voltaje, y el campo magnético alcanza su valor máximo cerca del tiempo en que el voltaje está en su pico. Esto da como resultado un campo magnético fuerte y bien definido, que es esencial para aplicaciones donde se requiere un control preciso de la fuerza magnética. Por ejemplo, en un sistema de válvula solenoide, un campo magnético bien controlado asegura la apertura y el cierre precisos de la válvula.
Por otro lado, un gran ángulo de fase significa que la corriente se retrasa significativamente detrás del voltaje. Como resultado, la generación de campo magnético se retrasa y su valor máximo puede no alinearse con las condiciones de funcionamiento óptimas. Esto puede conducir a una fuerza magnética reducida, tiempos de respuesta más lentos y mayores pérdidas de energía. En algunos casos, un ángulo de fase grande puede hacer que el campo magnético fluctúe más erráticamente, lo que puede ser perjudicial para el rendimiento general del electroimán.
Influencia en el consumo de energía y la eficiencia
El ángulo de fase también tiene un profundo impacto en el consumo de energía y la eficiencia de un electroimán de CA. La potencia en un circuito de CA viene dada por la fórmula $ p = vi \ cos \ phi $, donde $ \ cos \ phi $ es el factor de potencia.
Cuando el ángulo de fase $ \ phi $ es pequeño, $ \ cos \ phi $ está cerca de 1, lo que indica que la mayor parte de la alimentación eléctrica suministrada al electroimán se convierte en una potencia magnética útil. Esto da como resultado una alta eficiencia y un menor consumo de energía. Por ejemplo, en una aplicación industrial a largo plazo, un electromagnet de CA de alta eficiencia con un ángulo de fase pequeño puede ahorrar una cantidad significativa de costos de energía.
Por el contrario, un ángulo de fase grande conduce a un factor de potencia bajo ($ \ cos \ phi $ está cerca de 0). En este caso, una porción sustancial de la potencia eléctrica se desperdicia como potencia reactiva, que no contribuye a la generación del campo magnético. Esto no solo aumenta el consumo de energía, sino que también pone estrés adicional en el sistema de suministro eléctrico.
Aplicaciones y consideraciones prácticas

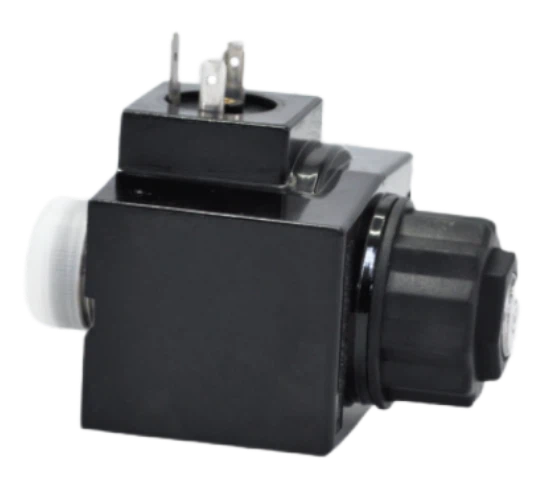

En aplicaciones reales y mundiales, comprender el impacto del ángulo de fase es crucial para optimizar el rendimiento de los electromagnets de CA. Por ejemplo, enSolenoide para válvula de conexión roscada, un ángulo de fase adecuado asegura una actuación de válvula rápida y precisa. Un electroimán bien diseñado con un ángulo de fase adecuado puede mejorar el tiempo de respuesta de la válvula, reduciendo el tiempo requerido para el control del flujo de fluidos.
Del mismo modo, enSolenoide impermeable con conexión de energía Deutsh / AMP, el ángulo de fase afecta la confiabilidad de la operación del solenoide, especialmente en entornos hostiles. Un ángulo de fase pequeño ayuda a mantener un campo magnético estable, que es esencial para un rendimiento constante y durabilidad a largo plazo.
EnSolenoide de conmutación para la válvula de rosca de tornillo de Rexroth, el ángulo de fase juega un papel clave para garantizar las operaciones de conmutación precisas. Al controlar el ángulo de fase, la fuerza magnética se puede optimizar, lo que lleva a una conmutación de válvulas más suave y precisa.
Consideraciones de diseño para controlar el ángulo de fase
Como proveedor de electromagnets de CA, tenemos en cuenta varias consideraciones de diseño para controlar el ángulo de fase. Un enfoque es optimizar el diseño de la bobina. Al seleccionar cuidadosamente el número de giros, el medidor de alambre y el material central, podemos ajustar la inductancia y resistencia de la bobina, influyendo así en el ángulo de fase.
Otro método es utilizar técnicas de corrección de factores de potencia. Agregar un condensador en paralelo con la bobina de electromagnet puede compensar la reactancia inductiva, reduciendo el ángulo de fase y mejorando el factor de potencia. Esto no solo mejora la eficiencia del electroimán, sino que también reduce la carga del sistema de suministro eléctrico.
Conclusión y llamado a la acción
En conclusión, el ángulo de fase es un factor crítico que afecta el funcionamiento de un electroimán de CA de múltiples maneras. Influye en la generación de campo magnético, el consumo de energía, la eficiencia y el rendimiento general del electroimán. Al comprender y controlar el ángulo de fase, podemos optimizar el diseño y el funcionamiento de los electromagnets de CA para diversas aplicaciones.
Si necesita electromagnets de CA de alta calidad o tiene requisitos específicos con respecto al control del ángulo de fase, nuestro equipo de expertos está aquí para ayudarlo. Tenemos una amplia gama de productos, incluido elSolenoide para válvula de conexión roscada,Solenoide impermeable con conexión de energía Deutsh / AMP, ySolenoide de conmutación para la válvula de rosca de tornillo de Rexroth, que están diseñados para satisfacer las diversas necesidades de nuestros clientes. Contáctenos hoy para comenzar una discusión de adquisiciones y encontrar la mejor solución para su aplicación.
Referencias
- Chapman, SJ (2012). Fundamentos de maquinaria eléctrica. McGraw - Educación de Hill.
- Fitzgerald, AE, Kingsley, C. y Umans, SD (2003). Maquinaria eléctrica. McGraw - Hill.
- Dorf, RC y Svoboda, JA (2011). Introducción a los circuitos eléctricos. Wiley.
