¿Cómo enrollar la bobina de un electroimán de CA?

¿Cómo enrollar la bobina de un electroimán de CA?

Como proveedor experimentado de electromagnets de CA, he sido testigo de primera mano el papel crítico que juega una bobina de herida en el rendimiento de estos dispositivos. El bobina de la bobina de un electroimán de CA es un proceso meticuloso que requiere una combinación de conocimiento técnico, precisión y materiales correctos. En este blog, lo guiaré a través de los pasos de enrollar una bobina de electromagnet de CA, ofreciendo ideas que provienen de años de experiencia en la industria.

Comprender los conceptos básicos de los electromagnets de CA

Antes de profundizar en el proceso de devanado, es esencial comprender los principios fundamentales de los electromagnets de CA. Un electroimán de CA funciona con el principio de inducción electromagnética. Cuando una corriente alterna (AC) pasa a través de una bobina de alambre, crea un campo magnético que se alterna en dirección y resistencia. Este campo magnético se puede utilizar para atraer o repeler materiales ferromagnéticos, lo que hace que los electromagnets de CA sean útiles en una amplia gama de aplicaciones, desde maquinaria industrial hasta electrodomésticos.

El rendimiento de un electroimán de CA está determinado en gran medida por las características de su bobina, incluido el número de giros, el medidor del cable y el material del núcleo. Estos factores influyen en la intensidad del campo magnético, el consumo de energía y la eficiencia general del electromagnet.

Seleccionando los materiales correctos

El primer paso para el bobina de una bobina de electromagnet de CA es seleccionar los materiales apropiados. Los dos componentes principales son el cable y el núcleo.

Selección de alambre
El cable utilizado para la bobina debe tener baja resistencia para minimizar la pérdida de energía y la generación de calor. El cobre es el material más utilizado debido a su excelente conductividad eléctrica. El medidor del cable depende de la corriente deseada y la resistencia al campo magnético. Los cables más gruesos (números de calibre más bajo) pueden transportar más corriente, pero pueden requerir más espacio. Por el contrario, los cables más delgados (números de calibre más altos) son adecuados para aplicaciones donde el espacio es limitado pero puede tener una mayor resistencia.

Material central
El núcleo del electroimán mejora el campo magnético producido por la bobina. Los materiales ferromagnéticos suaves como el hierro o el acero se usan comúnmente porque se pueden magnetizar y desmagnetizar fácilmente. La forma y el tamaño del núcleo también afectan el rendimiento del electroimán. Por ejemplo, se puede usar un núcleo cilíndrico para un electroimán de tipo solenoide, mientras que se puede usar un núcleo en forma de U para concentrar el campo magnético en un área específica.

Preparando el núcleo

Una vez que haya seleccionado los materiales, el siguiente paso es preparar el núcleo. Esto implica limpiar el núcleo para eliminar cualquier suciedad, óxido o escombros que puedan afectar las propiedades magnéticas. También es posible que deba aislar el núcleo para evitar circuitos cortos entre el cable y el núcleo. Esto se puede hacer envolviendo el núcleo con una capa de cinta aislante o utilizando un núcleo preisulado.

Determinar el número de turnos

El número de giros en la bobina es un factor crucial para determinar la intensidad del campo magnético del electromagno. Cuantos más giros haya, más fuerte será el campo magnético. Sin embargo, aumentar el número de giros también aumenta la resistencia de la bobina, lo que puede conducir a un mayor consumo de energía y generación de calor.

Para calcular el número de giros, puede usar la siguiente fórmula:

[N = \ frac {v} {4.44f \ phi_ {max}}]

Donde (n) es el número de giros, (v) es el voltaje aplicado a la bobina, (f) es la frecuencia de la corriente de CA, y (\ phi_ {max}) es el flujo magnético máximo en el núcleo.

En la práctica, es posible que deba ajustar el número de giros en función de los requisitos específicos de su aplicación. Por ejemplo, si necesita un campo magnético más fuerte, puede aumentar el número de giros, pero también es posible que deba usar un cable más grueso para reducir la resistencia.

Entrante de la bobina

Ahora viene el proceso de devanado real. Aquí están los pasos a seguir:

1. Asegure el cable: Comience asegurando un extremo del cable al núcleo. Puede usar un pequeño trozo de cinta o una abrazadera para mantener el cable en su lugar.

2. Empezar a enrollar: Enrete cuidadosamente el cable alrededor del núcleo de una manera ordenada y uniforme. Asegúrese de que las vueltas estén juntas y no se superpongan. Puedes usar una plantilla o un torno para ayudarte a enrollar la bobina de manera uniforme.

3. Mantener la tensión: A medida que enrolla el cable, mantenga una tensión consistente para garantizar que los giros estén apretados y que la bobina esté bien, formada. Demasiada tensión puede romper el cable, mientras que muy poca tensión puede provocar una bobina suelta e ineficiente.

4. Agregar capas (si es necesario): Dependiendo del número de turnos requeridos, es posible que deba agregar varias capas de cable. Al agregar una nueva capa, asegúrese de aislar la capa anterior para evitar circuitos cortos entre las capas. Puede usar una capa delgada de cinta aislante o una capa de papel entre las capas.

5. Terminar con el toque: Una vez que haya herido el número requerido de giros, asegure el otro extremo del cable al núcleo. Puede usar otro trozo de cinta o una conexión soldada para mantener el cable en su lugar.

Prueba de la bobina

Después de tirar la bobina, es importante probarla para asegurarse de que funcione correctamente. Puede usar un multímetro para medir la resistencia de la bobina. La resistencia debe estar dentro del rango esperado en función del medidor del cable y el número de giros.

También puede probar la resistencia del campo magnético del electroimán conectando la bobina a una fuente de alimentación de CA y utilizando un sensor de campo magnético. Si la intensidad del campo magnético es menor de lo esperado, es posible que deba verificar si hay circuitos cortos, conexiones sueltas o devanado incorrecto.

Aplicaciones de electromagnets de CA

Los electromagnets de CA tienen una amplia gama de aplicaciones en diversas industrias. Algunas aplicaciones comunes incluyen:

• Automatización industrial: Los electromagnets de CA se utilizan en válvulas solenoides, relés y actuadores para controlar el flujo de fluidos y el movimiento de partes mecánicas. Por ejemplo,Solenoide para válvulase usa ampliamente en procesos industriales para controlar la apertura y el cierre de las válvulas.
• Electrodomésticos: Muchos electrodomésticos, como refrigeradores, lavadoras y cerraduras de puerta, usan electromagnets de CA. Por ejemplo, el solenoide en una cerradura de puerta del refrigerador utiliza un electroimán de CA para mantener la puerta cerrada.

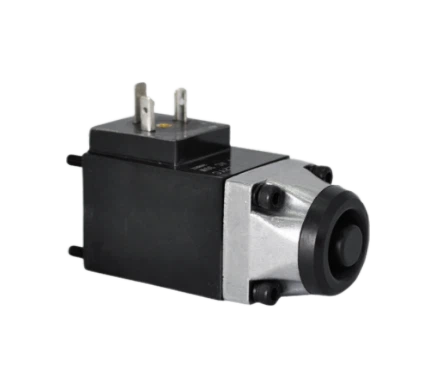

• Industria automotriz: Los electromagnets de CA se utilizan en iniciadores automotrices, inyectores de combustible y ventanas eléctricas.Solenoide para la válvula de conexión de tornilloySolenoide para válvula de conexión roscadase usan comúnmente en sistemas de combustible automotriz.

Conclusión

El bobina de la bobina de un electromagnet de CA es un proceso complejo pero gratificante. Siguiendo los pasos descritos en este blog, puede enrollar una bobina de alta calidad que cumpla con los requisitos específicos de su aplicación. Como proveedor de electromagnets de CA, tengo la experiencia y la experiencia para brindarle los mejores materiales y asesoramiento para sus necesidades de bobina.

Si está interesado en comprar electromagnets de CA o tener alguna pregunta sobre el proceso de bobina, no dude en contactarnos para una discusión detallada. Estamos comprometidos a proporcionarle productos de alta calidad y un excelente servicio al cliente.

Referencias

• Grover, FW (1946). Cálculos de inductancia: fórmulas y tablas de trabajo. Publicaciones de Dover.
• Halliday, D., Resnick, R. y Walker, J. (2014). Fundamentos de la física. Wiley.
• Sadiku, MNO (2014). Elementos de electromagnética. Oxford University Press.
